管道式电磁流量计在线校准要求的探讨

时间:2017-05-17 14:52 来源:http://www.shslgs.com 点击数:

水处理的流程不可缺失计量流量、调控各时段的流量。设定调控必备的参数,这些数值密切关联着处理可得的水体质量,关乎处理的总进程。电磁流量计本体的构架很简易,它拥有着优良的配件精度,运行流程也较稳定。处理污水时,管道式这样的流量计可调控并计量,用作计量器具。然而,管路流量计附带着偏大的口径,不可拆卸而后送去校准。历经偏长时段的运转,这样的流量计也会暗藏某一差值,亟待着手去纠正。采纳在线路径下的校准,消除细微的运转偏差,确认计量可得的流量是精准的。

1 .解析在线校准

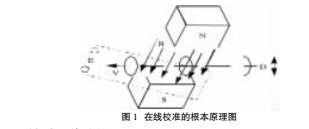

制备电磁流量计依循了电磁感应特有的根本机理,测得了导电类的液体总体积,用作调控经由的流量。从整体架构来看,流量计含有成套的转换配件、对应的传感器。在线校准时,可导电的某一液体经由测量管,流动于非磁性这样的方向。与之垂直的对应方位将增添感应情形下的电动势,它与测得的流量有着正比的关联。校准必备的参数含有:设定好的系数、感应性的电动势、电极彼此的精准间隔、均衡的流速、其他关联的数值。在测量管路之中,还要测得横截面经由的液体总流量,用到管路本体的内径。

校准依循的常用流程含有:实验室范畴内的校准、对应的湿式校准。电磁流量计衔接着管路本体的出口,不可断水而后拆掉这样的传感类配件。湿式校准并不拥有可行性,只好依循在线查验来辨识流量计是否精准,从而供应后续评估的参照。由此可见,流量计可被用作在线校准。着手去校准时,测量即可获取若干的流量计特性,获取关联的参数。这样的基础上,增添了测量流程应有的精准性。从现状看,仍缺失可依循的校准规程。


2 .针对于传感器

依照细分出来的励磁类别,电磁流量计可被分成交流的、直流的励磁、双频这样的励磁、矩形波特有的低频励磁。流量计配有内在的传感器,针对这样的配件予以校准,要依循如下的细化流程:

2.1  校准励磁线圈

流量计体系之中,励磁线圈缩减了对地电阻,含有绝缘电阻。详细而言,经由绝缘类的电阻来传递各时段的励磁信号,内阻设定了分压。对于内在的电极,这将会带来凸显的电压降,它干扰着衔接的仪表。现有的规程明晰:绝缘电阻要超出 20MΩ。仪表地线及关联的励磁线圈彼此有着绝缘电阻,可布设兆欧表以便测得精准的电阻数值。

励磁线圈也存有电流、线圈的铜电阻,它们反映着周边现有的磁场状态,反映了它的变更。借助于多用表来测定双重端子显示出来的电阻,修改测得的温度系数,而后对比拟定好的初始数值。经过这种对比,即可确认线圈现有的导通是否优良、匝间短路是否存在。励磁线圈涵盖着如下的故障:线圈可能开路,也可能会短路。这样的状态下,仪表凸显了故障的态势。但从实际来看,匝间短路并非多见。

2.2  校准电极附带的电阻

若电极粘贴于衬里,将会添加后续计量的差值。这种附着将带来偏大的差值。校准这样的偏差,先要解析电导率、电极的附着层、管路本体的内径、附着层真正的厚度。

然而,管路被布设于流量计以后,若要再去测得这样的系数就添加了难度。化解这一疑难,可添加电极电阻特有的参数。这是由于,接液电阻表征着液体及固有的电极接触,它代表了概要情形下的衬里状态。管路若充满了液体,可选取万用表以便衡量出仪表及端子现有的精准电阻。选取等同的量程,万用表也应被设定成同类型号[3]。真正去测量时,万用表既要衔接着地线,又要衔接着电极端子。等待最大的偏转,而后再去测得差值。

3 .针对于转换器

若要校准转换器、测量励磁电流,那么多用表应被衔接至布设的回路之内。多用表可被串接,测量可得正负双重的电流数值。若要直接去测定,将添加额外的差值。测试可得的数值表明:若仪表可用作补偿恒定电流,那么在设定出来的补偿范畴以内并不会添加额外的偏差。然而,若超越了设定好的这一幅度,仪表将凸显突发的故障.

转换器特有的性能为:它接纳了传感类的信号,对比而后予以放大,信号由此被替换成标准信号。这一信号对应着体积流量,二者呈现正比。校准这类的信号,就要衔接着发生器及成套的转换器,模拟发生器替换了线路之内的传感器,供应了各时段的流量。设定数字频率,测量得出精准的输出频率。

4 .

在线测定流量依循了可行的流程,有着现实价值。借助于在线的查验,缩减了校准之中的总流量偏差,也化解了拆卸配件的疑难。未来实践之中,摸索可得更适宜的校准流程,研发校准必备的专用类仪器。唯有不断深化去调研,在线校准才可被完善,供应日常生产流程的必备支持。
