电磁流量计测量精度影响分析

时间:2017-03-16 13:13 来源:http://www.shslgs.com 点击数:

电磁流量计广泛应用于法定计量机构及各类生产企业中,保证电磁流量计的准确性是十分重要的。通过分析电导率、液体温度、安装方式、运行环境等对电磁流量计测量准确度的影响,对电磁流量计在实际生产过程中可能出现的问题有了一定的了解,为电磁流量计在计量检定过程中的应用提供了指导,对确保仪表系统安全、准确、平稳运行有着参考意义。

电磁流量计是根据法拉第电磁感应定律而设计的一种流量测量仪表。根据电磁流量计的测量原理,其流量测量不受流体密度温度、压力等变化的影响,且测量精度高,管内无阻流部件,压损极小。这些特点使电磁流量计在法定计量机构及各类生产企业中得到广泛的应用。



随着国家节能减排及计量改革的进行,计量的准确性得到越来越多生产企业的重视,当电磁流量计测量出现误差时,会影响生产过程进行,导致计量配比不准确或反应不充分,其后果是十分严重的。因此分析影响电磁流量计测量准确性的因素,采取对应措施,将电磁流量计测量误差控制在合理范围内是十分必要的。

1 电磁流量计的测量原理

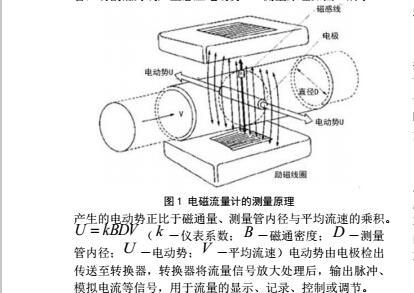

电磁流量计的测量导管是一内衬绝缘材料的合金短管。两只电极沿管径方向穿通管壁及绝缘层固定在测量管上,其电极头与衬里内表面基本平齐。励磁线圈在与测量导管轴线垂直的方向上产生磁场,具有一定电导率的流体流经测量导管,切割磁力线产生感应电动势[1]。测量原理如图所示。




2 影响电池流量计测量的因素分析



2.1 电导率的影响



电磁流量计的使用前提是被测液体必须是导电的,电导率不能低于下限值。电导率低于下限值会产生测量误差导致不能使用,通用型电磁流量计的阈值在(5×10-6 1×10-4 s/cm 之间 3],视型号而异。流体的电导率决定了转换器听需的输人阻抗大小.流体电导率降低,电极的输出阻抗将增加,并且由转换器输人阻抗引起负载效应而产生误差

2.2 液体温度的影响



根据电磁流量计原理,通常认为电磁流量计测量不受温度的影响,但在实际的检定过程中我们发现,电磁流量计的测量还是受一定的温度影响的。一些热水流量标准装置中,通常采用电磁流量计作为标准表,其要求的温度范围为常温到 85℃。在实验检定中发现,当温度达到 80℃以上时,由于内衬轻微变形等影响,测量数据有着 1%以上的变化,这对高精度电磁流量计的影响是不可忽略的。

2.3 安装方式的影响



电磁流量计要求流体处于满管状态,且流速均匀分布。如果流速以中心轴为中心对称流动,感应电势正比于平均流速。若流速不均匀,每个流动质点相对于电极几何位置不同,对电极产生的感应电动势大小也不同,越靠近电极,速度大的质点所产生的感应电动势越大,容易引起误差[4]。为了保证流速的均匀,需要至少保证电池流量计前直管段大于等于 10 倍管道直径,后直管段大于等于 5 倍管道直径的长度。同时电磁流量计必须有可靠的接地方式,否者容易出现示值波动等影响。

2.4 运行环境的影响



由于电磁流量计产生的感应电压较低,易受外界电磁干扰的影响,故在安装时应尽可能避开振动源、磁源,并进行可靠的接地连接。一般情况要求接地电阻小于 10 欧姆。对于防爆产品和防雷击要求的安装情况,接地电阻应小于 10 欧姆。同时应注意不能将流量计的接地接在大的电器设备,如变压器、发电机、变频电源的外壳接地上。

3 结语



电磁流量计在计量行业和工业生产中发挥着重要的作用。保证其准确性是十分重要的,通过分析电导率、液体温度、安装方式、运行环境对电磁流量计测量准确度的影响,对电磁流量计在实际生产过程中可能出现的问题有了一定的了解,为电磁流量计在计量检定过程中的应用提供了指导,对确保仪表系统安全、准确、平稳运行有着参考意义。
