关键因素对内外管压差流量计压损的影响

时间:2017-05-16 15:53 来源:http://www.shslgs.com 点击数:

为提高对内外管压差流量计压力损失的认识,为流量计的优化设计提供一个重要基础,进行了关键因素对内外管压差流量计压损影响的 Fluent 仿真试验研究。 定义了内外管压差流量计的等效直径比。 在水为介质的情况下,设计了不同参数(等效直径比、异径比、雷诺数)下共计 20 组模型,从永久压损和压损比 2 个角度进行分析对比。

0.引言

内外管差压流量计是一种新型差压式流量计。

该流量计设计的取压位置为管的同一截面上,消除了节流件前后摩阻压降对压差信号的影响,相同的流量下, 获得的压差信号较传统的压差流量计大,提高了信号的灵敏度, 其节流方式较传统流量计对流体的扰动减小, 提高了压差信号的稳定性;在相同的压差信号下,其压力损失比内锥式流量计要小很多,符合作为煤层气测量的要求。 但是,目前对影响内外管压差流量计压力损失的具体因素研究较少,而研究关键因素对该流量压损的影响有助于该流量计优化设计,为其设计提供一定的指导意义。

1.基本结构及理论

1)基本结构

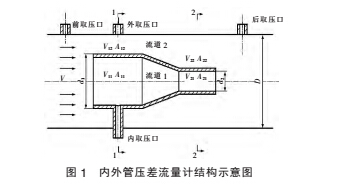

内外管压差流量计结构如图所示,流量计以道轴线定位安装, 主体结构由前直管段 (大径d1)、梯形段、后直管段(小径 d2)组成,外取压口在管道壁上取流道的压力,内取压口在支架中空取流道的压力,内外取压口为前直管段同一截面的中分水平面两侧; 前取压口在距流量计前端面 2DD为管道直径)的管道壁面上,后取压口距流量计后端面 1D 前后取压口压差是本文要研究的压力损失。


2)理论基础

与其他类型的压差式流量计相同,内外管压差量计的工作原理同样是基于流体连续方程和伯努利方程。



对于不可压缩流体,体积流量为


式中 C—流出系数;K1K2—流道 1 和流道 2 的压缩比;



A—管道的截面积。

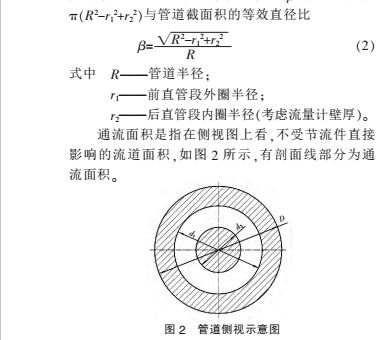

3)影响压损的关键因素根据内外管压差流量计的结构分析,忽略沿程压损,前后直管段长度适当取值;流量计形状参数中, 梯形段倾角 θ 取流体与壁面即将分离的角度时压损最小,取 θ 为了消除大径、小径的具体数值对该流量计压损的影响,本文选用异径比和等效直径比 β 进行试验研究。 定义异径比为小径与大径之比,类比于孔板流量计和锥流量计,定义内外管压差流量计的等效直径比 β 为通流面积



雷诺数是影响液压元件压损的一个重要因素,本文从异径比、等效直径比和雷诺数个方面研究对内外管压差流量计的影响。

2.流量计的流场仿真

为方便参数化建模,本文采用 UG 进行三维实体建模,然后导入 Fluent 进行仿真。 建模中管道内径为 DN20 的标准直径 27.2 mm,流体采用常温水。

1)建立模型

为了得出异径比和等效直径比 β 与压损之间的关系, 在雷诺数 Re 相同的情况下, 分别取 β 0.90.850.80.7 四组;在 4 组等效直径比下分别取k=0.30.40.50.6 建立模型,共 16 组。

为了解雷诺数 Re 与压损的关系,在相同等效直径比下,建立组不同雷诺数模型,进行比较分析。

由于所建模型较多,采用 UG 参数化建模,缩短三维建模时间。 建立三维模型后,导入 Fluent 进行网格划分,本文中模型采用非结构四面体网格划分,3  β=0.8k=0.5 的网格划分结果,有 9 521 个节,44 115 个单元。


2)仿真设定与数据提取

本文所涉及的流动均为湍流流动,选择 RNG k-ε 湍流模型,亚松弛因子采用默认值,残差收敛精度设为 1E-6。参数控制器设置中,压力选择阶,其他为默认值。 以进口速度进行初始化,进口速度设置中,选用湍流强度和水力直径进行设置,水力直径为管道直径,湍流强度数据提取:前取压点为流量计前 2D 中心,后取压点为流量计后 1D,内外取压点分别为流量计前直管段中段的内外侧


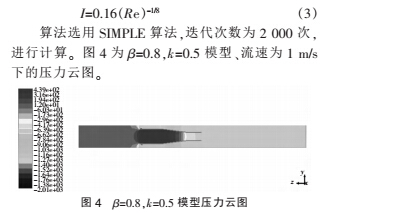

3.仿真结果及数据分析

对于压差式流量计,压损一般分为永久压损和相对压损。 永久压损是指流体由平稳流动流经流量计节流件后产生压差,再到平稳流动,在这个过程中因节流件产生的永久压力损失,本文的绝对压损为前后压差值;相对压损是指绝对压损与压差信号之比,本文定义压损比 σ 为内外管压差流量计的相对压损

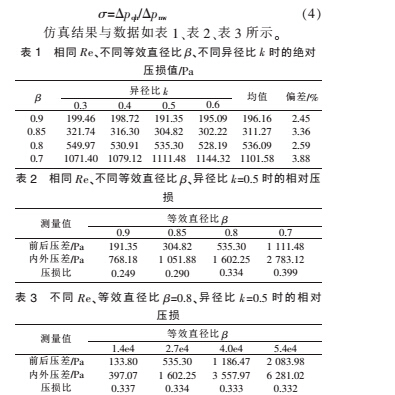

从表中可以看到,在相同雷诺数、相同等效直径比、不同异径比的情况下,内外管压差流量计的永久压损值变化很小,最多不超过 4%;而相同雷诺数、不同等效直径比,该流量计的永久压损值变化很大,随着等效直径比的减小而增大;从表中可以看出相同雷诺数、相同异径比下,压损比随着等效直径比的减小而增大;从表中可以得到在相同等效直径比、相同异径比下,永久压损值和信号值都随着雷诺数的增大而增大,且其增大的倍数约等于雷诺数增大倍数的二次方,但是压损比并没有随雷诺数增大而有明显变化。


4.结语

本文定义了内外管压差流量计的异径比、等效直径比,并通过 Fluent 对影响内外管压差流量计的等效直径比和雷诺数分别作了仿真,结论如下:在一定范围内,相同雷诺数、相同等效直径比下,异径比对内外管压差流量计的永久压损影响很小;内外管压差流量计的永久压损不仅与等效直径比有关,而且与雷诺数有关,当雷诺数相同时,永久压损随着等效直径比的减小而增大,当等效直径比相同时,随着雷诺数增大而增大,永久压损值增大倍数约为雷诺数增大倍数的二次方;内外管压差流量计的压损比与雷诺数无关,它随等效直径比的减小而增大。
