介绍了 ＺＮＬＹ 旋浮单转子流量计的结构、工作原理、特点、使用和维修。

引言

在油田开发后期，原油中含有大量的杂质和泥沙，在计量站到集油站，集油站到联合站的管道计量中，经常出现流量计卡堵现象， 维修量大， 费用高，连续计量受到严重影响。 ＺＮＬＹ 旋浮单转子流量计是针对传统容积式流量计，在使用中客观存在的体积笨重、结构复杂、易磨损、故障率高、维修难等问题，而研发的最新一代容积式流量计，适用于多种液态流体，具有准确度高、耐高温、耐高压、运行可靠等优点。 华北油田采油四厂、采油二厂、采油一厂、二连公司等单位的集油站、联合站等现场，已先后推广使用， 效果良好。 在流量计使用过程中，发现存在一些使用维修环节上应该注意的问题，根据近５ 年的现场使用和维修过程，把积累的经验做一介绍，希望能对即将使用和正在使用 ＺＮＬＹ旋浮单转子流量计的基层站库有所借鉴。

1.ＺＮＬＹ 旋浮单转子流量计简介

1.1结构

１）主体结构

ＺＮＬＹ 旋浮单转子流量计，主要由主体和智能指示器两部分组成。 主体由主体壳、转子、偏心轴承、中心轴、 上下分流箱、 上端盖和磁力联轴器等组成。

２）智能指示器结构智能指示器由集成电路板、液晶显示器、发讯

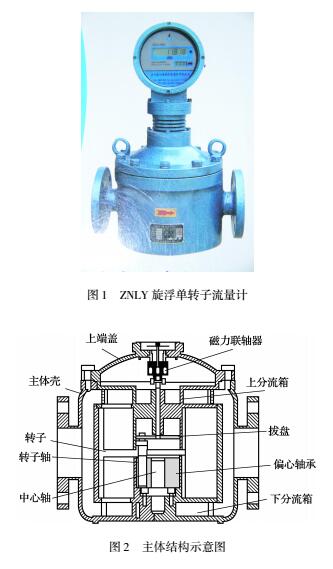

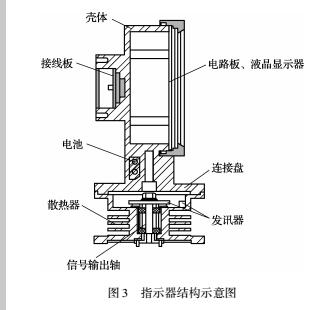

器、接线盒、壳体和散热器等组成。 ＺＮＬＹ 旋浮单转子流量计如图１ 所示，主体结构示意图如图２ 所示，指示器结构示意图如图３ 所示。

１.２ 工作原理

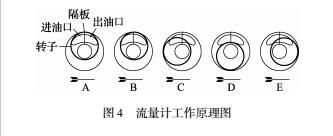

计量腔由圆筒形入口腔和出口腔组成，两腔同体，入口腔和出口腔之间嵌接着隔板，以防止被测液体由入口直接流入出口。 在隔板上下两端装有上下分流箱，分别对称开有一个进油孔和一个出油孔，通入计量腔，形成进出油通道。 当被测液体通过上下分流箱的进油孔和出油孔流入和流出时，在压差的作用下将转子浮起，并推动转子在计量腔内作旋转运动。 在转子运动过程中，与壳体内壁之间形成周期性变化的容积室，当转子和壳体的结构尺寸一定时，排出液体的体积量与转子的转数成正比。 经输出轴带动发讯器工作，将转子的转数以脉冲信号传给智能指示器的 ＣＰＵ 进行编码处理后，液晶显示器会准确显示液体流量值，同时流量脉冲信号或数字信号还可以直接远传至二次仪表或微机，实现了流量的自动控制和准确计量。 流量计工作原理如图４ 所示。

１.3特点

１）结构简单、转子与腔室一体，易维修；

２）转子实现了旋浮运动，磨损极小（无杂质侵入时可免维修）；

３）体积小、质量轻、拆装便捷省时；

４）防砂防卡能力强，腔体运转空间大，接触面少，一般沙粒可以自动排出；

５）实现了 ＤＮ２００ｍｍ 以下流量计的在线单人维护；

６）一旦转子卡堵，不会造成管线憋压；

７）表头电源可用 ２ 节普通 ５ 号电池供电，更换一次电池可用一年；

８）计量准确度可达到 ０畅２ 级和 ０畅５ 级，满足公司级及厂内原油计量交接要求。

2.免拆洗过滤器

ＺＮＬＹ 旋浮单转子流量计过滤器与一般过滤器不同，它是针对目前过滤器采用过滤网结构进行硬性过滤的方式， 存在易堵塞、 易破损、 难清洗等问题，而研制开发的一种新型的阻拦式过滤器。 采用一级除蜡、二级阻流、三级过滤、二次沉淀的工作原理，取消了过滤网，不仅提高了过滤效果，而且克服了堵塞现象，降低了清洗频次。 该过滤器与 ＺＮＬＹ旋浮单转子流量计配套使用，效果更佳。

２.1结构及工作原理

2.1.1结构

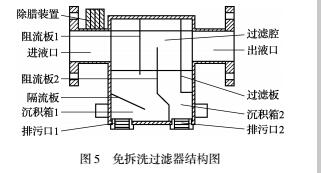

免拆洗过滤器主要由除蜡装置、主体壳、阻流板、过滤板、隔流板、沉积箱和排污口等组成。 免拆洗过滤器结构图如图５ 所示。

2.1.2工作原理

当液体混合物流经入口时，通过除蜡器，首先将蜡块击碎， 并将铁类杂质吸住， 液体继续流动。在一定压力下，液体混合物首先冲击在阻流板上形成撞击流，流体就向四处散开，杂质受力后自然下沉，下沉的杂质直接进入沉积箱中， 沉积在箱内。

为防止少量漏虑杂质继续前行，设置了二次阻流，将残存的杂质进一步滤清，最后通过滤板，达到理想的过滤效果。

3.使用过程中应注意的问题

3.1安装方式

ＺＮＬＹ 旋浮单转子流量计和免拆洗过滤器必须水平安装，不能垂直安装，流量计内部结构和过滤器的特殊结构决定了这一点。

3.2所输液体酸碱度

由于内部转子材质属于铸铝或铸钢件，所以，所输原油ｐＨ 值一般控制在５ ～９ 范围内，酸性过强会加快内部构件的腐蚀，碱性过大腔体内部结垢快，影响转子运行。

3.3所输原油中应避免的物质

由于流量计的内部特殊构造和免拆洗过滤器的构造特点，以及在现场使用过程中大量事实证明，软性物质如棉纱、毛毡碎屑、盘根碎屑等物质，容易造成流量计转子缠绕卡死现象，以上物质轻，随液体可能通过过滤器孔眼直接进入流量计腔体内，影响运转。

3.4所输液体中含气量不宜过大

流量计属于容积式流量计，液体中含有大量气体会影响计量精度。 另外， 通过大量现场维修过程，发现在油气混输过程中，流量计表头与主体相连的磁力联轴器拨杆容易变弯，从而影响流量计运行。

3.5定期对过滤器进行清理

正常情况下，直径 ５０ｍｍ 的过滤器需要 ７ ～１０天，直径８０ｍｍ 的过滤器３０ ～４５ 天，直径１００ｍｍ 的过滤器６０ 天左右清理一次即可。 放空后，打开过滤器上盖，打开排污阀，用热水把沉积箱和排污口清洗干净即可。

4.维修过程中应注意的问题

4.1表头不走字

ＺＮＬＹ 旋浮单转子流量计的表头，一般是电子表头，判断表头是否有问题，先把表头与表体分开，然后用手顺时针拨动表头下端的磁联轴，看表头是否正常走字，如果拨动磁联轴，表头正常走字，说明表头部分没有问题。 如果拨动磁联轴， 表头不走字，说明表头传动部分出现故障，需要进一步拆解，排除故障。

４.2转子卡死

按顺序继续打开表体端盖， 露出转子和偏心轴，逐一检查腔体内是否有硬物或缠绕物，硬物或缠绕物一般卡在一个死点，进行清理即可。

４.3偏心轴弯曲

偏心轴在旋转的转子中间，由于自然磨损或液体腐蚀，偏心轴容易造成弯曲，一旦偏心轴弯曲，就会造成转子旋转困难，磁联轴与表头不动作，不计量。 更换偏心轴即可。

４.4拨杆断裂

拨杆是磁联轴与表头的结合部小零件，使用年限过长或出现硬性卡堵，容易造成拨杆断裂，更换拨杆即可恢复正常计量。

４.5表头显示器不显示

表头显示器不显示，一般有前期电量提醒，表盘面板上有电池电量符号闪动， 当闪动符号停止时，电池消耗殆尽，更换电池即可恢复正常计量。

5.结束语

ＺＮＬＹ 旋浮单转子流量计在华北油田采油厂的集油站、输油站、转油站已经普遍使用，产品质量和厂家售后服务均受到岗位员工和技术人员的肯定。在油田开发后期，原油中含有大量泥沙和杂质，给原油计量工作带来很大困难，该型流量计为基层站有效解决了频繁清理过滤器、维修困难、拆装困难的问题，值得推广。
